BCI試験用シールドルーム
特 徴
BCIプローブを使用したイミュニティ試験に最適。



  • ①95/54/EC・SAE・JASO・ISO11452 などの規格に対応。
  • ②フェライト電波吸収体を貼付、電波暗室に改造可能。
  • ③銅板試験机も標準装備。銅板机からのグランドを確実に取れる様に、机にネジ穴加工及び金具も準備可能です。
  • ④グランドストラップも銅板・編組線などさまざまな種類を準備することが可能です。
  • ⑤ご利用環境に合わせて性能設計可能。お客様のご要望にお応えいたします。
オプション
同軸コネクタ N型、BNC 型、SMA 型、M 型、F 型、K 型など
通信設備 TEL、LAN、インターホン、USB1.1、GP-IB、RS-232C など
防災設備 非常用照明、スピーカ、パトライト、ブザー、CO センサなど
空調設備 空調工事一式（空調用シールドハニカムなど）
その他 ITV カメラシステム、各種配管（エアー、水など）、
観測窓、焼付塗装シールドパネル仕様の変更など

※上記以外のオプションについてもお問い合わせください。

別途工事について
一次側工事 各ユーティリティへの一次側工事。（電源、アース、火災報知器など）
火災報知器 火災報知器器具、一次側配線、器具取り付け動作試験など
書類手続き 各官公庁への書類手続き





標準仕様　J-NP-B型［BCI試験用］
型式・寸法 シールドルーム外寸法：W3,000×D3,000×H2,450（補強鉄骨など突起物除く）
シールド性能 150kHz～2GHz 80dB（IEEE-Std-299、MIL-STD-285 準拠）
電源線遮蔽率 150kHz～10GHz 80dB（MIL-STD-220A 準拠）
構成 外装 ガルバリウム鋼板現し
内装 天井・壁面：ガルバリウム鋼板現し、床面：長尺ｼｰﾄ仕上げ
仕上げ床 長尺シート貼り仕上げ
シールド扉 W900×H2,000mm スイングドアー
補強鉄骨 天井補強鉄骨
換気口 265×265mm-2 面（換気扇付き）
コネクタパネル BNC×5、N×5、貫通スリーブφ50 各1 本
電源装置 電源フィルタ、絶縁トランス　・1Φ100V20A×2 系統（電灯、電源）
電気設備 ・32W-2 蛍光灯、60W 白熱灯、10W 標示灯　・2PE 付2 連コンセント　・分電盤（ブレーカ組込）
弱電設備 火災報知器用フィルタ ※火災報知器は別途といたします

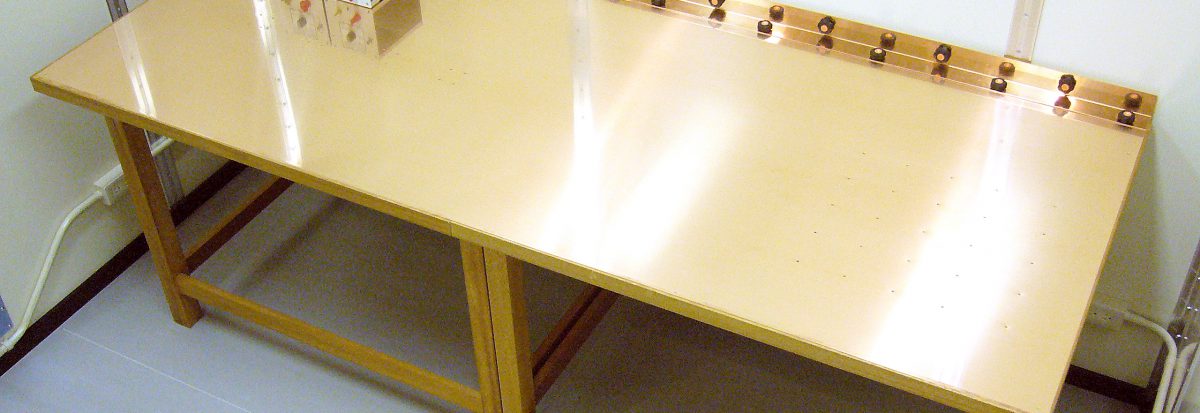

付帯設備 木製試験台W2,500×D1,000×H900mm×1 台　机上：銅板2mm グランドストラップ付き

※上記以外のオプションについてもお問い合わせください。
