測定補助設備

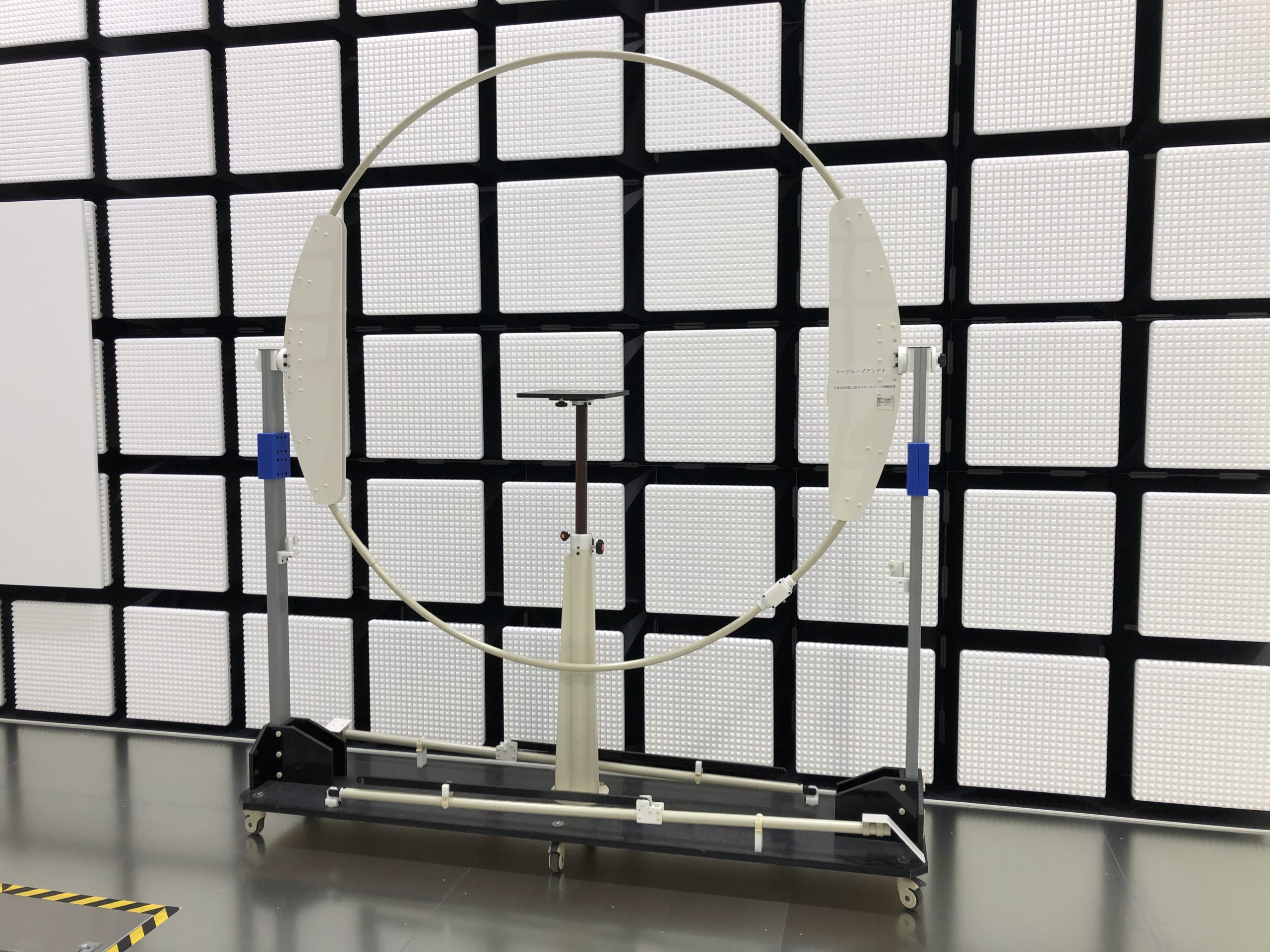

ラージループアンテナ
ラージループアンテナ

［JSE-LLA2］

―小型化、移動・収納に便利な仕様

用途
  • CISPR11/15,EN55015,J55015/電気用品安全法等に対応した、ループ直径2mの磁界強度測定用ラージループアンテナです。
特長
  • シングルループとすることにより小型化を図りました。軽量キャスタ付きで移動、収納に便利です。
仕様
  • ループ直径 ：2ｍ
  • 周波数レンジ ：9kHz～30MHz
  • 電流プローブ ：1V/A
  • 出力接栓 ：BNC型メス（50Ω）
  • 寸法 ：W2300 x D500 x H2650
  • 重量 ： 約42kg
製品カタログはこちら

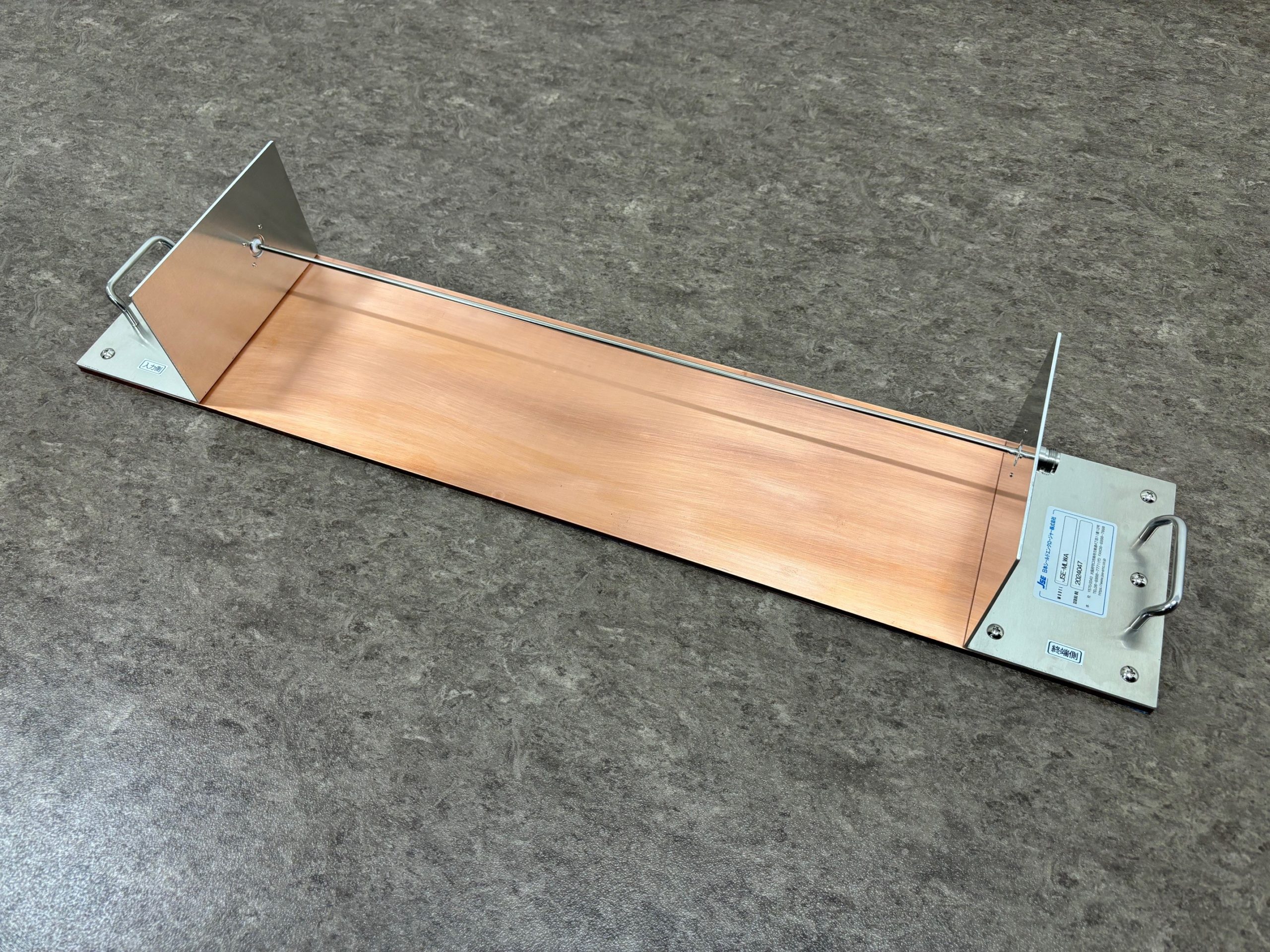

Modelled Long Wire Antenna
Modelled Long Wire Antenna

［JSE-MLWA］

―ロングワイヤーを傷めない設計

用途
  • CISPR25 Ed4.0に準拠。車載機器用電波暗室の適合性検証に使用されます。
特長
  • ロングワイヤーを傷めないよう、厚さ5mmの銅板が付属します。
  • 銅板は取り外して使用することも可能です。
仕様
  • 周波数レンジ ：150kHz～1GHz
  • 入出力接栓 ：Ｎ型メス（50Ω）
  • 寸法 ：W800×D150×H100（突起物除く）
  • 重量 ：約5.5kg
