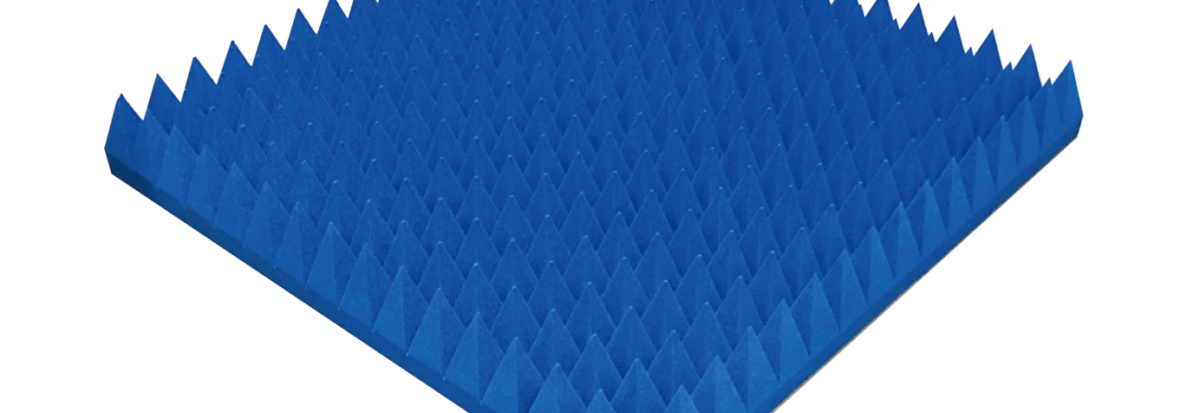

ウレタンプラミッド電波吸収体

ウレタンプラミッド電波吸収体
垂直入射に対する電波吸収特性
型番 500[MHz] 750[MHz] 1[GHz] 3[GHz] 10[GHz]
JSE-3 40[dB]
JSE-5 30[dB] 45[dB]
JSE-8 30[dB] 40[dB] 50[dB]
JSE-12 30[dB] 35[dB] 40[dB] 50[dB]
JSE-18 30[dB] 35[dB] 40[dB] 45[dB] 50[dB]
JSE-24 35[dB] 40[dB] 45[dB] 50[dB] 50[dB]
JSE-36 40[dB] 40[dB] 45[dB] 50[dB] 50[dB]
垂直入射に対する電波吸収特性
型 番 寸法[mm] ピラミッド数 重量[mm]
JSE-3 W600 x D600 x H83 256 0.5
JSE-5 W600 x D600 x H127 144 0.7
JSE-8 W600 x D600 x H215 64 1,2
JSE-12 W600 x D600 x H311 36 1,4
JSE-18 W600 x D600 x H463 16 2,2
JSE-24 W600 x D600 x H610 9 2,6
JSE-36 W600 x D600 x H914 4 4,0
一般性状値
項目 形状値 測定法
材質 ポリエーテル型ポリウレタンフォーム
伸長率 160%以上 JIS K6301
引張強度 1.0kgf/cm2 JIS K6301
堅さ 9kgf/314cm2 JIS K6401
